Mist Edgeには管理通信用のポートとIPアドレス、データ通信用のポートとトンネル確立用のIPアドレスがそれぞれ個別に必要となります。以下に詳細を説明します。

本稿では設定方法の詳細についてはカバーしません。詳細は以下のドキュメントを参照してください。

OOBM IPとインタフェース(管理通信用)

Mist Edgeの各モデルには専用のOOBM(Out Of Band Management)インタフェースがありますので、そちらを利用してMistクラウドとの通信を行います。

デフォルトではIPアドレスの設定はDHCPが推奨されていますが、Mist cloudでの管理が行われている状態で固定IPに変更することも可能です。

トンネルIPとデータポート(データ通信用)

トンネルIPはAPとMist Edge間でトンネルを張る際の、Mist Edge側のトンネルの送信元および宛先アドレスとなります。したがってトンネルを張るAPから到達可能なIPアドレスである必要があります。

また、トンネルIPは先のOOBM IPとは必ず別のネットワーク上に設定してください。

データ通信用のポートの役割は以下の2種類があります：

ダウンストリームポート･･･ネットワーク下流(AP側)に接続される。トンネル経由でカプセル化されたパケットの送受信を行う

アップストリームポート･･･ネットワーク上流に接続される。カプセル化を解いた状態のパケットの送受信が行われる

上記2つの役割をデータポートにアサインします。アサイン方法は2種類あります。

シングルアーム構成･･･単一の物理 or 論理ポートでアップストリームとダウンストリームの両方向のトラフィックを伝送します。1つ以上のポートが設定された場合は、自動的に単一のLACPポートとして検出されます。

デュアルアーム構成･･･2つの異なる物理 or 論理ポートでアップストリームとダウンストリームをそれぞれ伝送します。シングルアーム同様、複数ポートが選択されると自動的にLACPポートとして構成されます。

以下は構成例です。

1.シングルアーム構成

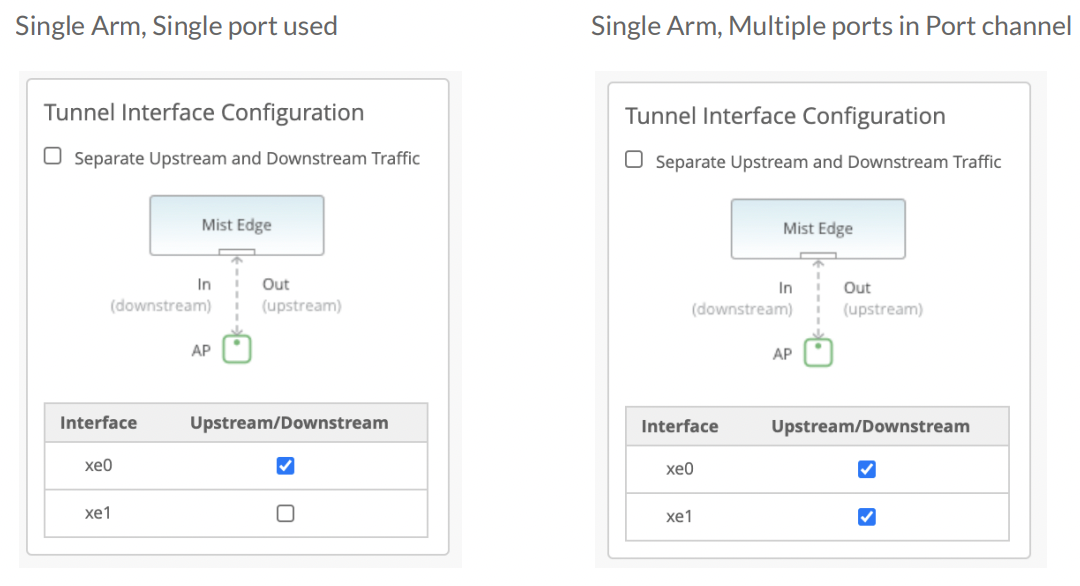

10GEを2ポート有するモデルで、xe0のインタフェースのみを使用したシングルアーム構成パターン(左図)と、xe0,xe1インタフェースでLAGを組んで、それを使用したシングルアーム構成パターン(右図)

2.デュアルアーム構成

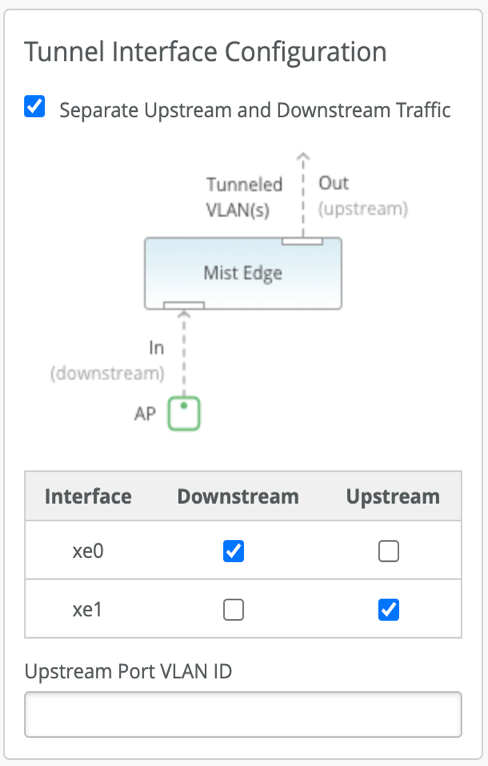

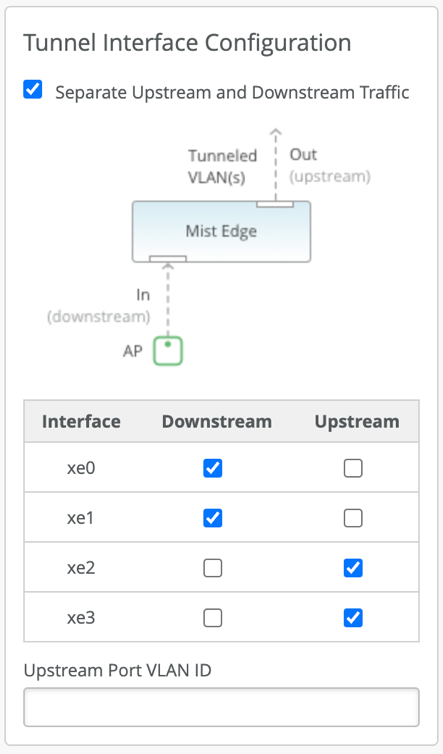

10GEを4ポート有するモデルで2ポートずつダウンストリーム、アップストリームに割り当てた構成(左図)と10GEを2ポート有するモデルで1ポートずつ割り当てた構成(右図 )

今回は以上です。次回はクラスタ構成について説明したいと思います。
